Технология шелкографии — трафаретной печати (схематично-поверхностно)

Шелкография технология. Приведённая ниже информация не должна рассматриваться как прямое руководство к действию. Информация является обзорной, главная задача — донести некий минимум до тех, кто не представляет себе, что такое шелкография / трафаретная печать и помочь с выбором оборудования.

Так как в технологической цепочке существует много ключевых моментов, то настоятельно рекомендуем внимательно изучить литературу по данной тематике и проконсультироваться с поставщиками оборудования и материалов.

Шелкография технология. Трафаретная печатная форма

Технология шелкографии подразумевает, прежде всего, изготовление трафаретной печатной формы. Для изготовления, как правило используют алюминиевые жёсткие рамы.

Гораздо реже используют рамы-роллеры и деревянные рамы. Первые в силу относительной дороговизны, а вторые, деревянные рамы — самый экономичный вариант, но не самый лучший.

С помощью натяжных устройств растягивается специальная сетка из полиэстра или нержавеющей стали, затем сетку в растянутом состоянии приклеивают к раме.

_{На видео: показан процесс натяжения сетки на высококлассном натяжном устройстве SAATI TOP12.}

Существуют также более простые и более дешёвые механические натяжные устройства. Некоторые печатники используют в качестве натяжных устройств рамы-роллеры, хотя они для этого и не предназначены. Если же их использовать по прямому назначению, то отсутствует необходимость в отдельном натяжном устройстве и клее.

_{На видео: процесс натяжения сетки на раме-роллер}

Подборка натяжных устройств из нашего каталога:

После того, как сетка натянута и приклеена к раме, используя вещества, которые попадают под общее название «химия», сетку шерохуют и обезжиривают.

Наносим фоточувствительный слой — это фотоэмульсии или капиллярные плёнки.

В ракель-кювету наливают фотоэмульсию и наносят её с двух сторон сетки.

_{На видео: нанесение эмульсии с помощью ракель-кюветы.}

Фотоэмульсию можно наносить также с помощью специального оборудования.

Подборка оборудования для нанесения фотоэмульсии из нашего каталога:

Далее сушим на стеллажах или в специализированных сушилках.



_{На фото: сушильный шкаф для трафаретных печатных форм}

При большой загрузке трафаретного участка используют сушильные шкафы, в которых помещается несколько стеллажей.

Следующий этап технологии трафаретной печати (шелкографии)- экспонирование. Экспонирование с цветоделённых плёнок происходит в экспозиционных устройствах с вакуумным прижимом, как правило, контактным способом.

_{На фото: экспозиционное устройство с точечным источником света}

После экспонирования — проявка. Незасвеченные участки фотослоя растворяются в воде, засвеченные остаются на сетке. Проявка происходит на стендах, имеющих подсветку и не допускающих разбрызгивания.

_{На видео: показан процесс подготовки сетки перед нанесением фотоэмульсии, нанесение фотоэмульсии, сушка, экспонирование и проявка.}

Трафаретная печатная форма готова. Количество печатных форм = количеству плёнок = количеству красок, которыми будет печататься дизайн. Необходимо отметить, что в большинстве случаев, трафарет можно удалить с сетки и нанести фотослой заново — т.е. изготовить новый трафарет (процесс называется «регенерация»).

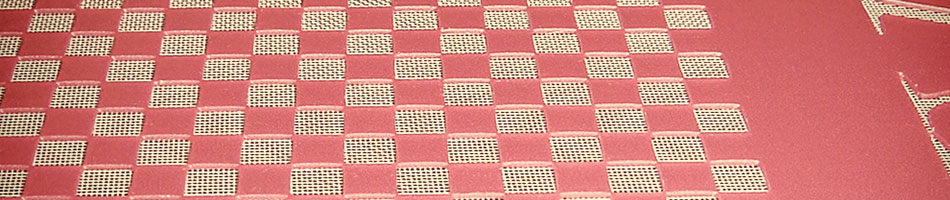

_{На фото: так выглядит трафарет при увеличении}

Из-за особенностей используемого оборудования печать разделяют на текстильную и графическую.

Шелкография технология. Текстильная трафаретная печать

Печать происходит на карусельных станках. В печатающих головках крепятся печатные формы, а на столы надеваются футболки. Краска продавливается через трафарет с помощью ракеля. На ручных станках печатаем первый цвет на всех надетых на столы футболках, затем второй цвет и т.д. На автоматических станках печать происходит одновременно на всех печатающих головках.

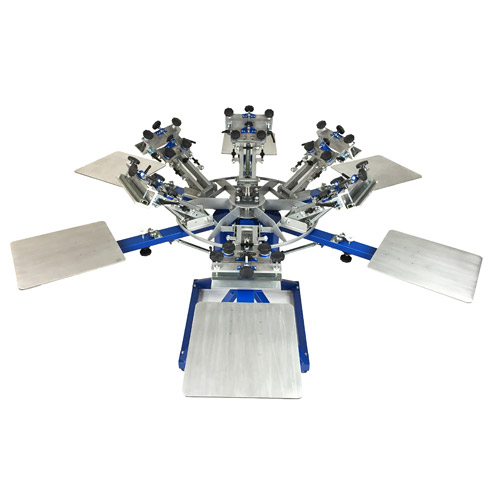

_{На фото: ручной карусельный станок для печати на футбоках}

Когда же требуется действительно хорошая производительность, используются автоматические текстильные карусельные станки.

_{На фото: автоматический карусельный станок для печати на футболках}

По направлению вращения столов устанавливается промежуточная сушилка — «подсушка». На ручном станке она размещается таким образом, чтобы подсушивать краску на одном столе, в то время, пока печатник печатает на другом. Используется она, когда не печатают «влажным-по-влажному», то есть, практически всегда. На автоматическом станке устанавливается, как правило, вместо печатающей головки.

_{На фото: промежуточные сушилки — «подсушки» используются при многоцветной печати}

После того, как напечатан последний цвет, футболку снимают со стола и пропускают через туннельную конвейерную сушилку для окончательной сушки. Если производительность не нужна, то для окончательной сушки можно использовать промежуточную сушилку (плюс: заметная экономия средств, минус: существенная потеря производительности — в несколько раз).



Шелкография технология. Графическая трафаретная печать

Классический вариант — станок с одной печатной формой и столом, обеспечивающим вакуумный прижим изделия / дистовых материалов. Многоцветная печать осуществляется последовательно: печатаем первый цвет на некотором тираже, сушим, меняем печатную форму, печатаем следующий цвет и т.д.

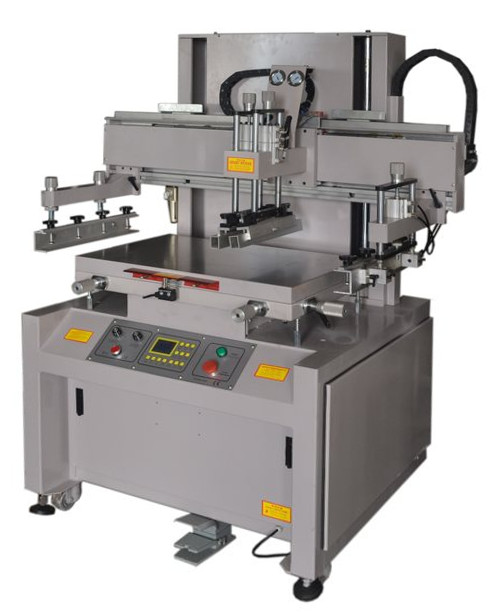

_{Полуавтоматический станок трафаретной печати}

В зависимости от используемых красок используются различные варианты сушилок. УФ сушилки используются для сушки красок, лаков и других материалов с УФ отверждением

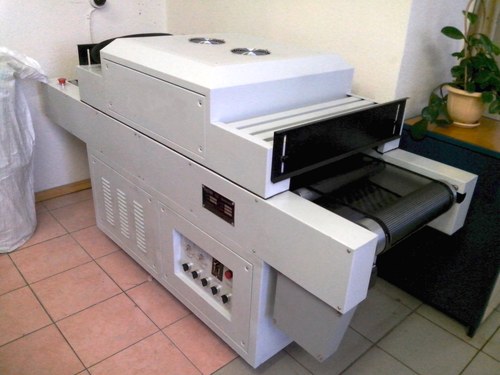

_{Конвейерная УФ сушилка}

_{ИК конвейерная сушилка с циркуляцией воздуха в туннеле — высокопроизводительная альтернатива стапельной сушилки (на фото: сушилка Turbo JetStar)}

Стапельная сушилка — экономичный вариант для работы с сольвентными красками

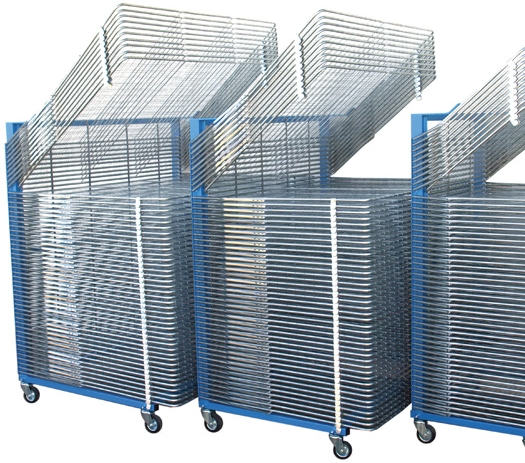

_{На фото: стапельные сушилки}

Вместо заключения

Каждый тип перечисленного выше оборудования имеет различные варианты как в конструкционных особенностях и характеристиках, так и в цене. Поэтому, прежде всего, нужно определиться с задачами. Как минимум, это:

• Вид печати (текстильная или графическая)
• Максимальный размер печати
• Максимальное кол-во цветов/красок
• Максимальная производительность (например, оттисков/час, футболок/смену и т.д.)
• Планируется ли полноцветная печать
