Описание
Область применения

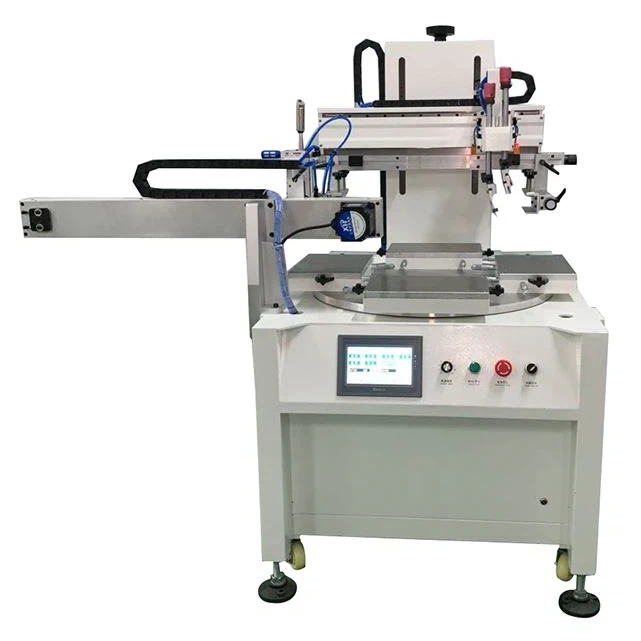

Плоскопечатный трафаретный станок имеет 4 вращающихся стола с вакуумным прижимом и автоматический съёмник с вакуумными присосками. Станок предназначен для печати на листовых и трёхмерных изделиях высотой до 80мм.
Стандартные параметры
- Кол-во печатающих головок: 1 (возможна многоцветная печать)
- Одиночный цикл: Да
- Автоматический цикл: Да
- Счётчик циклов : Да
- Задержка старта цикла : Да (регулируемая)
- Скорость печати : до 1000 циклов/час.
- Максимальная размер печатной формы: 400×700 мм
- Макс. размер печати: 180х250 мм
- Размер стола: 200х300 мм.
- Размер вакуумной области: 180х250 мм.
- Резьбовое отверстие за пределами вакуумной области: ø6 мм (1 отверстие с каждой стороны, всего 4 отверстия)
- Диаметр поворотного основания: 800 мм.
- Количество столов: 4
- Ход съёмника/манипулятора : до 600 мм (шаговый мотор), вакуумные присоски ø15mm * 4шт.
- Максимальная высота изделия : 80 мм.
- Высота подъёма рамы (пневмоцилиндр): 120 мм.
- Перемещение ракельной каретки вправо/влево (шаговый мотор): 400 мм.
- Перемещение ракеля/контрракеля вверх-вниз: 40 мм.
- Регулировка стола по горизонтали и вертикали: ± 6 мм. Высота столов 670 мм
- Система управления : ПЛК (PLC)

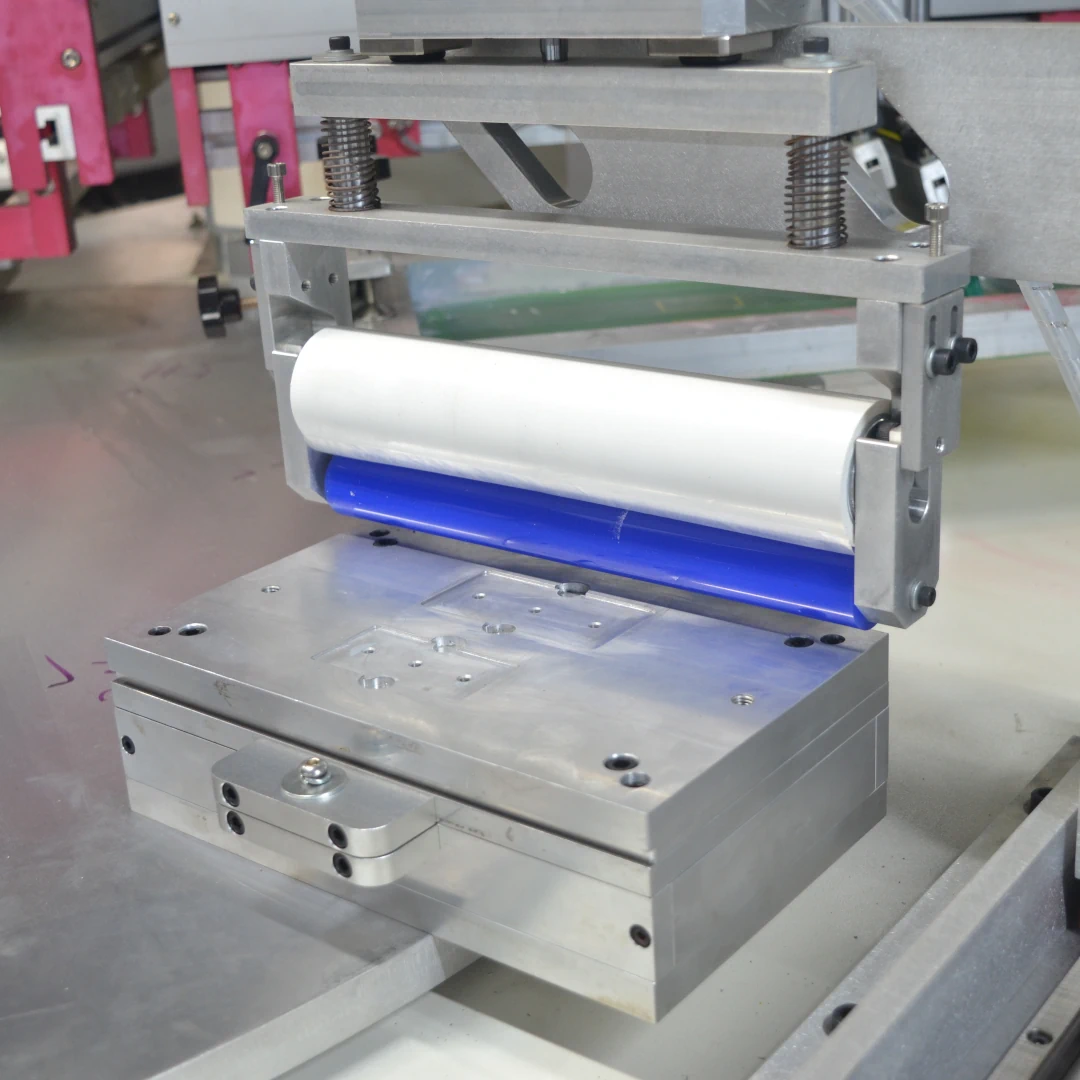

- Система автоматической очистки изделия: чистящий ролик
- Управляющее напряжение: 24 В постоянного тока.
- Напряжение питания : 220 В переменного тока, 50/60 Гц.
- Мощность: 3,5 кВт.
- Давление воздуха Мпа: 0,5-0,7 МПа.
- Расход воздуха/цикл: 3,0 л.
- Габаритные размеры: 1500мм(Д)*1200мм(Ш)*1540мм(В)
- Вес: 380 кг.
Опции
В стоимость не включены. Приобретаются отдельно.
- Вакуумные столы заказной конструкции
- Резьбовые крепёжные отверстия в столах
- Автоматический очиститель
