Детальная информация
Область применения

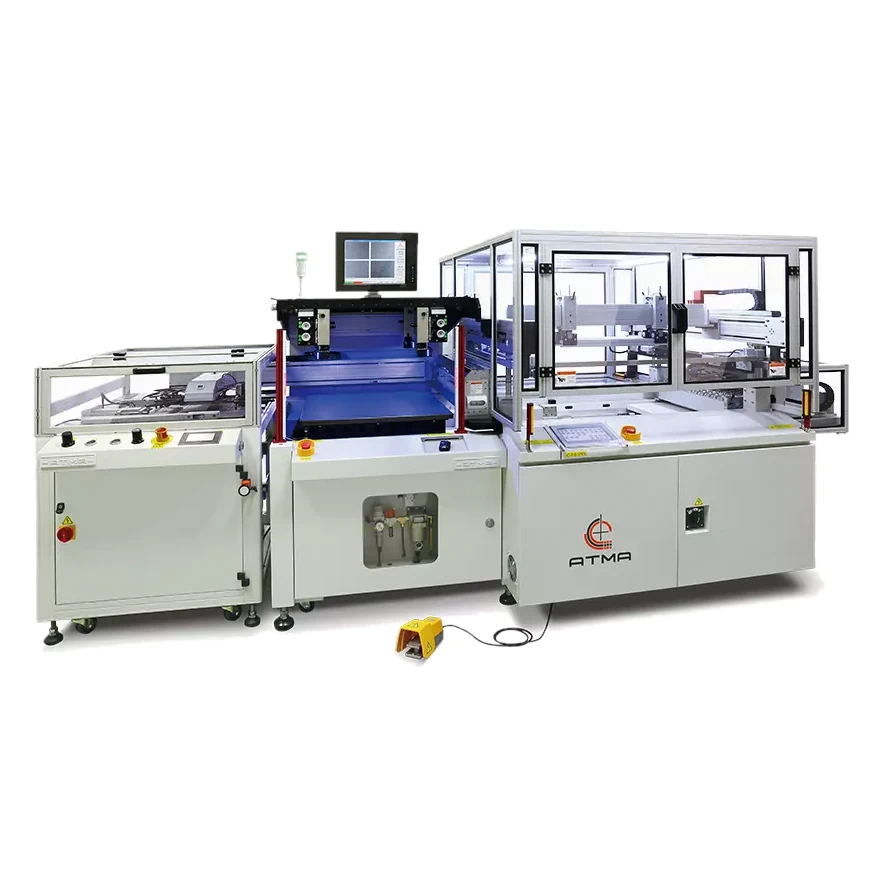

Автоматический станок трафаретной печати на пленках может быть использован для изготовления гибких печатных плат (FPC), плёнок с электропроводящим покрытием на основе оксид индия-олова Indium Tin Oxide (ITO), тестовых полосок уровня сахара в крови, электролюминисцентных панелей и т.д.
Стандартные параметры
Преимущество этой машины: автоматическая подача → регистрация CCD → печать → съём.
Высокая точность плоскостности вакуумного стола, возможно выбрать соответствующий диаметр вакуумных отверстий при заказе оборудования в соответствии с толщиной подложки
Визуальная автоматическая регистрация с помощью камер CCD, три комплекта серводвигателей подстраивают положение вакуумного стола
Можно установить опциональный чистящий валик для быстрого сбора пыли и частиц, а также антистатик для устранения электростатического заряда на подложке.
Печатная секция размещена внутри ограждения для обеспечения чистоты.
- Выравнивание с помощью регистрационных штифтов: материал складывают в стопку в области подачи, автоматический податчик с вакуумными присосками забирает материал для последующей печати.
- Для удержания материала используются до 10 присосок из Viton. Максимальная площадь всасывания 650×650 мм.
- Функция Four-post Air Locking: активируется во время печати гарантирует параллельность направляющих ракельной каретки и поверхности стола для повышения точности печати.
- С помощью визуальной системы (CCD) определяется величина и направление смещения стола. Три серводвигателя обеспечивают коррекцию положения стола по осям X-X-Y.
- Подвижный стол совершает перемещается вправо/влево, используются гидравлический демпфер + фиксацию электромагнитом для достижения точности в пределах 5 мкм.
- Печать равномерного слоя краски: специальная конструкция перемещения ракеля / контрракеля обеспечивает точность, плавность и равномерное давление печати на подложку для получения равномерного слоя.
- Прямой привод серводвигателя: отсутствие сбоев, высокий крутящий момент, полное цифровое управление обеспечивает стабильную скорость движения.
- Цифровое управление системой давления ракеля / контрракеля для нанесения покрытий, позволяет предварительно установить давление воздуха (3 ~ 62 кгс) на сенсорном дисплее.
- Безопасность: диагностика ошибок блокировки, индикация ошибок, автоматическое восстановление, защитный световой барьер, аварийный выключатель, цветная сигнальная лампа и т. д., комплексная защита.
В течении многих лет мы являемся официальным дистрибьютором ATMA CHAMP ENT. CORP. на территории России.
